Sempre que um motor aciona uma bomba, um ventilador ou um redutor, existe um acoplamento ligando os dois eixos. Se esses eixos não estão alinhados dentro da tolerância, o acoplamento passa a transmitir não só torque, mas também esforço lateral em cada volta. Esse esforço se converte em consumo de energia, desgaste e falha prematura — tudo de forma silenciosa, até o componente quebrar.
Neste artigo
O custo invisível do desalinhamento
Um conjunto desalinhado continua funcionando. Ele bombeia, ventila ou aciona — só que pagando um preço que não aparece na operação diária. Esse preço se acumula em quatro frentes.
- Energia: parte da potência do motor é gasta vencendo o esforço lateral em vez de fazer trabalho útil
- Rolamentos: a carga adicional reduz a vida útil dos rolamentos dos dois lados do acoplamento
- Vedações: o movimento anômalo do eixo acelera o desgaste das vedações, gerando vazamento
- Acoplamento: o elemento flexível do acoplamento se degrada mais rápido sob esforço constante
Nenhuma dessas perdas dispara alarme. Elas se manifestam como troca mais frequente de rolamento, vazamento recorrente na vedação e conta de energia mais alta do que deveria. Como cada sintoma aparece isolado, raramente são atribuídos à causa comum: o alinhamento.
Os dois tipos de desalinhamento
Na prática, os dois quase sempre aparecem combinados, e o alinhamento precisa corrigir ambos simultaneamente.
| Tipo | Como se manifesta | Correção |
|---|---|---|
| Paralelo | Os eixos são paralelos, mas deslocados lateralmente | Deslocar a máquina móvel no plano |
| Angular | Os eixos formam um ângulo entre si | Ajustar a inclinação com calços e posicionamento |

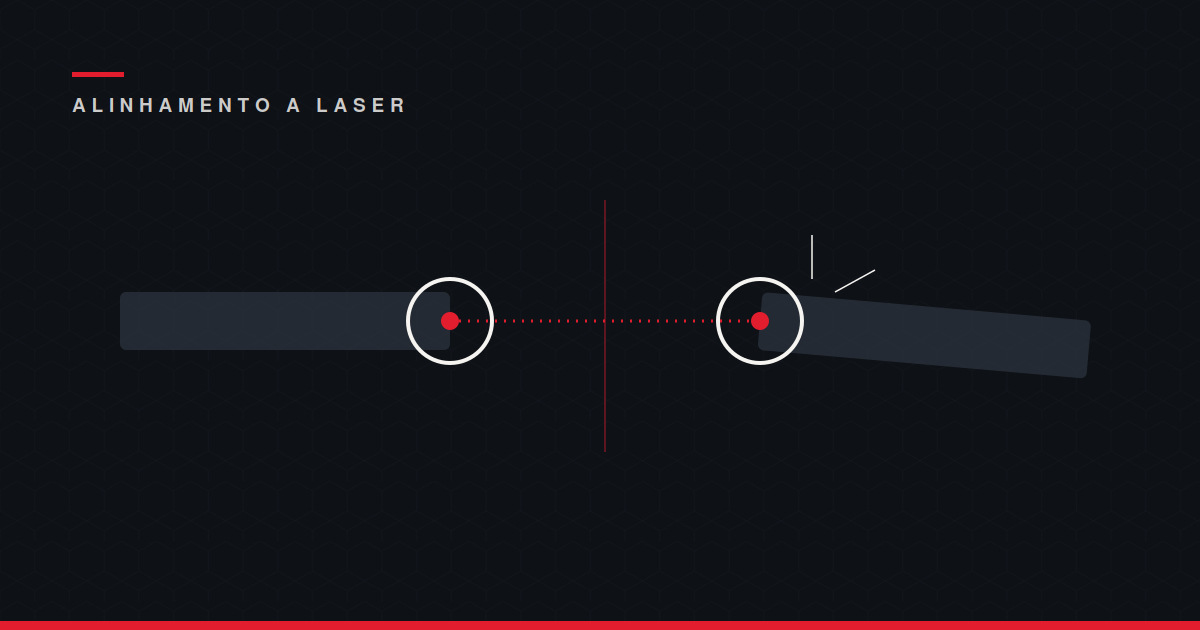

Por que o laser supera o relógio comparador
O método tradicional usa relógios comparadores montados sobre os eixos, exigindo leitura manual, cálculo e correção do erro introduzido pela flexão da própria haste de montagem. É um método válido, mas lento e dependente da habilidade do executante.
O sistema a laser mede a posição relativa dos eixos com sensores ópticos e calcula diretamente os ajustes necessários em cada pé da máquina. A leitura é mais precisa, o resultado é documentável e o tempo de execução é significativamente menor — o que importa quando o alinhamento acontece dentro de uma janela apertada, como numa parada programada.
"Alinhamento não é acabamento da montagem. É o que define quanto tempo o conjunto vai durar."
— Engenharia Encal
O que compromete um alinhamento
- Pé manco: apoio irregular da base que impede a máquina de assentar corretamente
- Folga ou sujeira sob os calços, alterando a posição real após o aperto
- Tubulação forçando a máquina, deslocando o alinhamento ao ser conectada
- Alinhamento feito a frio sem considerar a dilatação térmica em operação
- Base deteriorada ou chumbadores frouxos, que não mantêm a posição
O caso da tubulação forçada é especialmente comum: a máquina é alinhada com precisão e, ao conectar a tubulação de processo mal posicionada, o esforço desloca o eixo e anula todo o trabalho. Por isso o alinhamento final deve ser verificado com a tubulação já conectada.
Perguntas frequentes
Quando os eixos estão desalinhados, o acoplamento transmite, além do torque útil, um esforço lateral a cada rotação. Vencer esse esforço consome parte da potência do motor que deveria ir para o trabalho útil. O resultado é um consumo de energia continuamente maior que o necessário, que se mantém enquanto o desalinhamento existir.
O relógio comparador mede o desalinhamento por leitura mecânica manual, exigindo cálculo e correção do erro de flexão da haste, o que o torna mais lento e dependente da habilidade do executante. O sistema a laser mede a posição relativa dos eixos com sensores ópticos e calcula diretamente os ajustes, com maior precisão, resultado documentável e menor tempo de execução.
Não. O acoplamento flexível tolera pequenos desvios e absorve variações, mas não substitui o alinhamento. Operar continuamente com desalinhamento além da tolerância degrada o próprio elemento flexível do acoplamento e transfere carga para os rolamentos e vedações. O acoplamento flexível é uma margem de segurança, não uma licença para não alinhar.
Porque uma tubulação mal posicionada exerce esforço sobre a carcaça da máquina ao ser conectada, deslocando o eixo e anulando um alinhamento que estava correto. A verificação final com a tubulação já conectada garante que o conjunto permaneça dentro da tolerância na condição real de operação, e não apenas antes das interligações.
Entre as intervenções de manutenção, o alinhamento preciso é das que oferecem retorno mais direto: reduz consumo de energia, estende a vida de rolamentos e vedações e diminui a vibração de origem. É um serviço de execução relativamente rápida cujo efeito se estende por todo o intervalo até a próxima intervenção.
